Von der Idee bis zur Lösung – Sonderwerkzeuge entstehen bei uns im Kopf, nicht im Katalog.

Was wir unter Sonderwerkzeugen verstehen

Unter Sonderwerkzeugen verstehen wir all diese Lösungen, die nicht aus irgendeiner Schublade gezogen werden können oder aus einem Katalog bestellt werden kann. Allen voran sind Profilierwerkzeuge in dieser Rubrik zu nennen. Sie bilden einen großen Teil unseres täglichen Geschäfts.

Die Produkte sind so unterschiedlich und individuell wie unsere Kunden; Für all das, was nicht von der Stange kommt, haben wir aber eine individuelle Lösung für Sie.

Wie wir Sonderwerkzeuge bauen und entwerfen

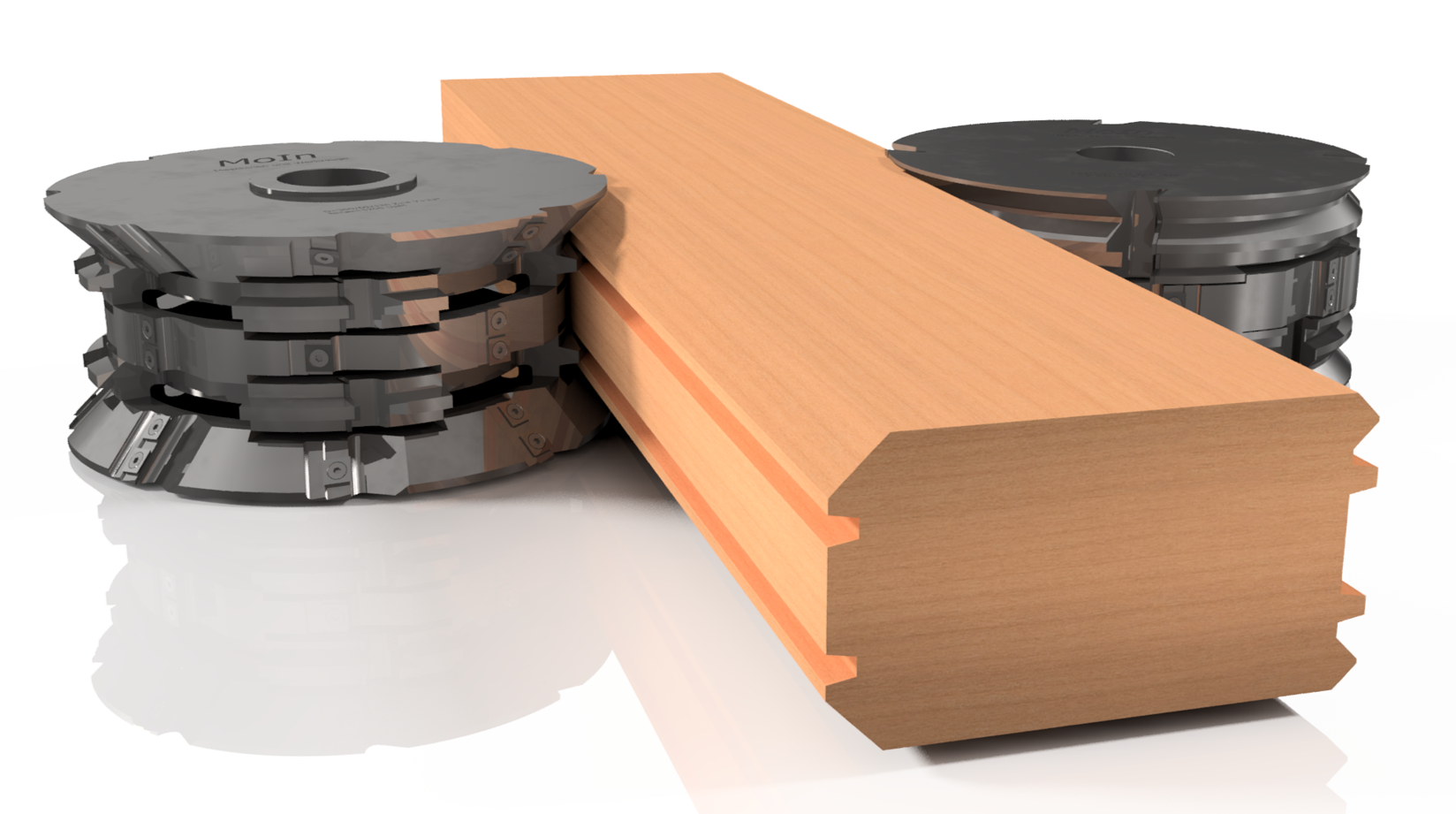

Profilierwerkzeuge von MoIn sehen oft anders aus, als man das von anderen Herstellern gewohnt ist. Der Fokus liegt auf dem Wesentlichen, das zieht sich bei uns durch: Die Werkzeuge müssen, gleich wie die Profile selbst, funktionieren. All jenes, was nicht gebraucht wird, wird gespart. Radien und Fasen dort, wo sie gebraucht werden, Standardwerkzeuge, -schneiden und -einsätze überall wo es möglich ist. Geschliffene Profilplatten nur dort, wo es nicht anders realisierbar ist.
Studieren Sie gerne die weiter unten aufgeführten Gestaltungsmerkmale unserer Profilierwerkzeuge an konkreten, realisierten Beispielen!

Profitieren Sie von einer Vielzahl von Vorteilen in der Zusammenarbeit mit uns

Langjährige Erfahrungen aus iener Vielzahl an realisierter Projekte
Marktkenntnis: Wir wissen, wer wo was und warum produziert, was der Markt braucht und was vielleicht auch nicht
Blick aus Sicht des Anwenders, aus Sicht des Werkzeugherstellers und aus Sicht des Maschinenherstellers

Gestaltungsmerkmal 1: Satzweise Konstruktion

Gerne sind Profilwerkzeuge auf einen Profiltypen ausgelegt, welcher je nach Werkstückabmessungen zwar in seiner groben Gestalt konsistent bleibt, sich aber im Detail und den Abmessungen voneinander unterscheiden.
Sind Teile des Profils quer durch die verschiedenen Ausführungen gleich, so versuchen wir, gerade diese Werkzeugelemente so zu gestalten, dass diese auch für das Gesamtensemble verwendet werden kann.

Dieses Konstruktionsmerkmal zahlt sich in zweierlei Hinsicht aus:

Der Umfang der Anschaffung kleiner, lediglich die sich unterscheidenden Profilwerkzeugteile müssen für jedes Profil separat angeschafft werden.
Wird trotzdem die gesamte Garnitur beschafft, so haben Sie für die profilübergreifend gelichen Werkzeuge eine Redundanz, die Sie auch in einem möglichen Schadensfall weiterproduzieren lässt.

Konkretes Anwendungsbeispiel aus der Praxis

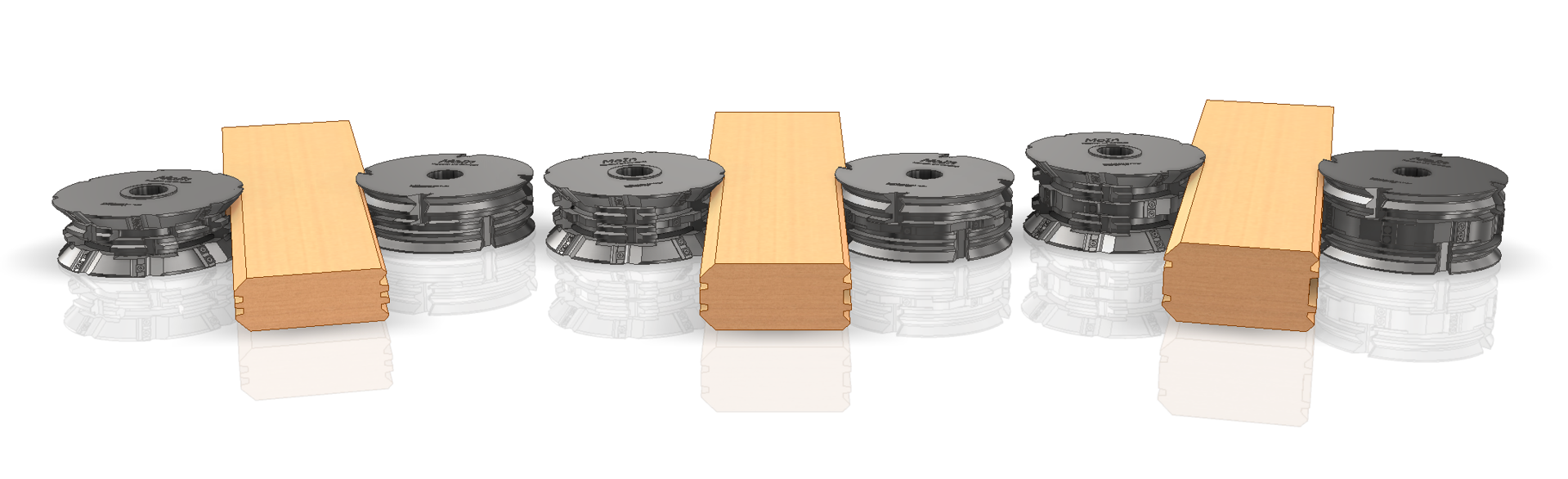

Ein Ensemble aus verschieden starken, rustikalen Blockhausprofilbohlen (t = 80mm, 100mm, 120mm) wird mit einem modularen Werkzeugsystem durch Tausch des in der Mitte liegenden Fügefräsers bedient.
Die Profilflanken, die später am fertigen Produkt zu sehen sein werden, bleiben unabhängig von der Stärke der Bohle gleich. Dadurch ist später von Außen nicht sichtbar, ob die Wand nun 80mm, 100mm oder 120mm stark ist, da sich die Änderung in der Werkstückstärke nur auf den inneren Aufbau des Profils auswirkt.

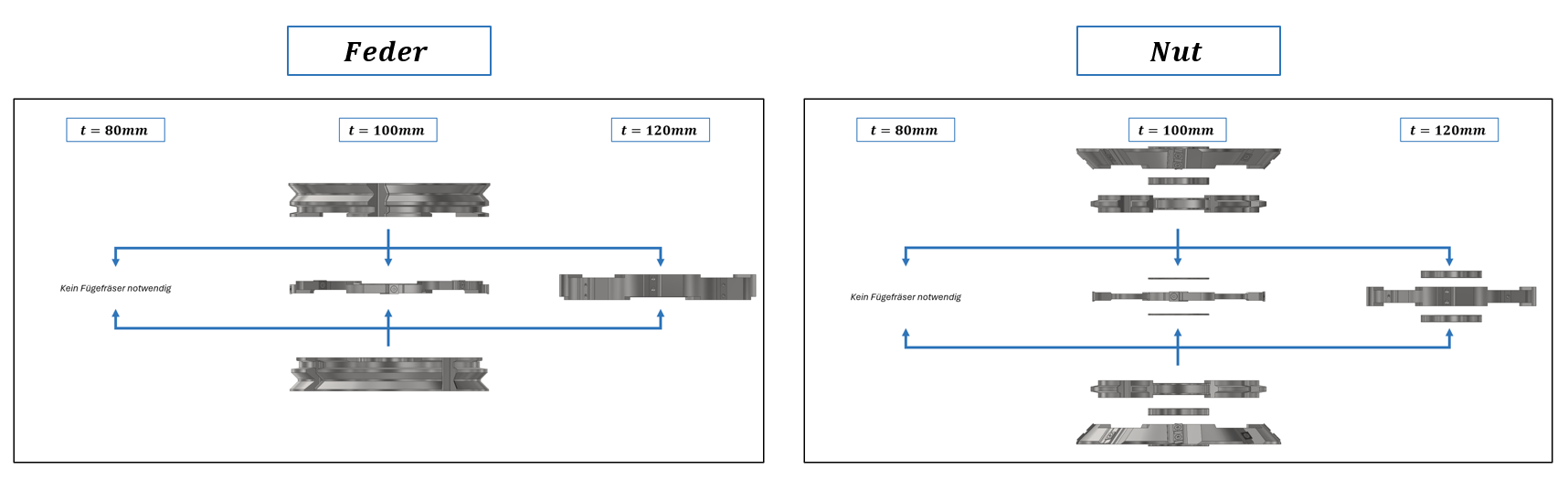

Je nach Zusammenbau der Werkzeuge können die verschiedenen Stärken bearbeitet werden:

Gestaltungsmerkmal 2: Standardschneiden und -einsätze

Individuell geschliffene Profilplatten sind nicht nur unfassbar teuer in ihrer Anschaffung, gerade die langen Lieferzeiteun und die nur schwer abzuschätzende Verfügbarkeit, ganz zu schweigen von der Abhängigkeit von einem Zulieferer, sind für uns Gründe genug, diese wo nur möglich zu meiden.
Werkzeughersteller verkaufen gerne diese Platten, sind Sie doch ein einträgliches Geschäft auch nach der Auslieferung des Werkzeugsatzes. Wir sehen das anders und stehen auf Ihrer Seite.

Gestaltungsmerkmal 3: Kombinierte Werkzeuge

Sie haben eine mehrspindlige Maschine? Hier bieten sich ganz neue Möglichkeiten, das Profilieren noch flexibler zu machen.
Durch kluges Separieren der Profilelemente lassen sich mit kombinierten Werkzeugsätzen allein durch die Radial- und Axialpositionierung der Werkzeugspindeln eine Vielzahl an Profilen abbilden, ohne auch nur einmal das Werkzeug tauschen zu müssen.
